안녕하세요! Choi GPT 입니다.

오늘은 릴리패드 여러 장치들의 소개를 하고자 합니다.

[릴리패드의 메인보드(MCU)]

이렇게 다양한 MCU 보드가 있습니다.
이 MCU 보드는 사람으로 비교하자면 두뇌와 동일한 기능을 합니다.
우리가 작성한 프로그래밍을 통한 여러 장치를 조작(제어) 명령을 내리는 기능을 갖고 있습니다.

그 중에 저는 릴리패드 아두이노 USB 버전을 추천 드립니다.

그 이유는 별도의 장치 없이 곧바로 PC와 연결하고 드라이버를 설정한 후에 사용이 가능합니다.
단, 사용할 수 있는 핀이 상대적으로 제한된 버전이기에 많은 핀 사용이 필요할 경우

아래의 릴리패드 아두이노 328 메인보드 를 사용해야 합니다.

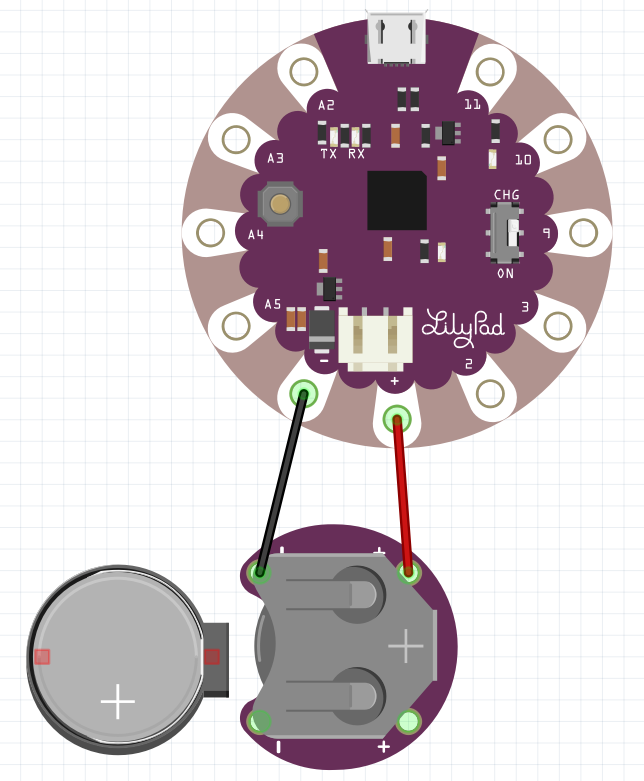

그리고 또 하나 릴리패드 아두이노 USB 버전을 보시면 다음과 같은 토글 스위치가 있습니다.

한쪽은 "ON" 다른 한쪽은 "CHG" 인데요.

ON은 말 그대로 전원을 켠다 라고 보시면 됩니다.
즉, 릴리패드에 전원을 공급할때 사용하는 기능이고요.

다른 한쪽인 CHG는 외부 전원(배터리)를 연결 후 충전하기 위한 기능 입니다.
단, CHG를 설정하면 릴리패드 전원은 켜지지 않습니다.(통신이 안됨)

[릴리패드의 주변장치 - LED]

우리 주변에서 불빛을 내는 장치를 많이 볼 수 있는데요. 그 부품을 LED라고 부릅니다.

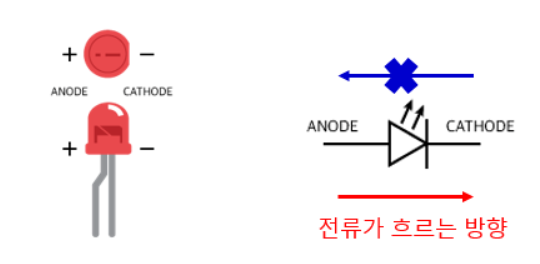

LED의 큰 특징 극성이 있다는 것입니다. 다리가 긴쪽을 +(Anode) / 다리가 짧은쪽을 -(Cathode) 라고 부릅니다.

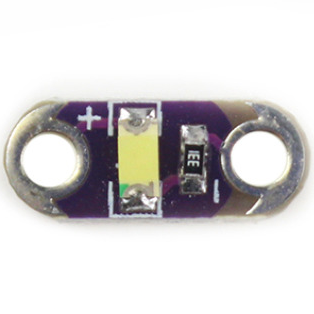

릴리패드 전용 LED는 다음과 같이 제작됩니다.

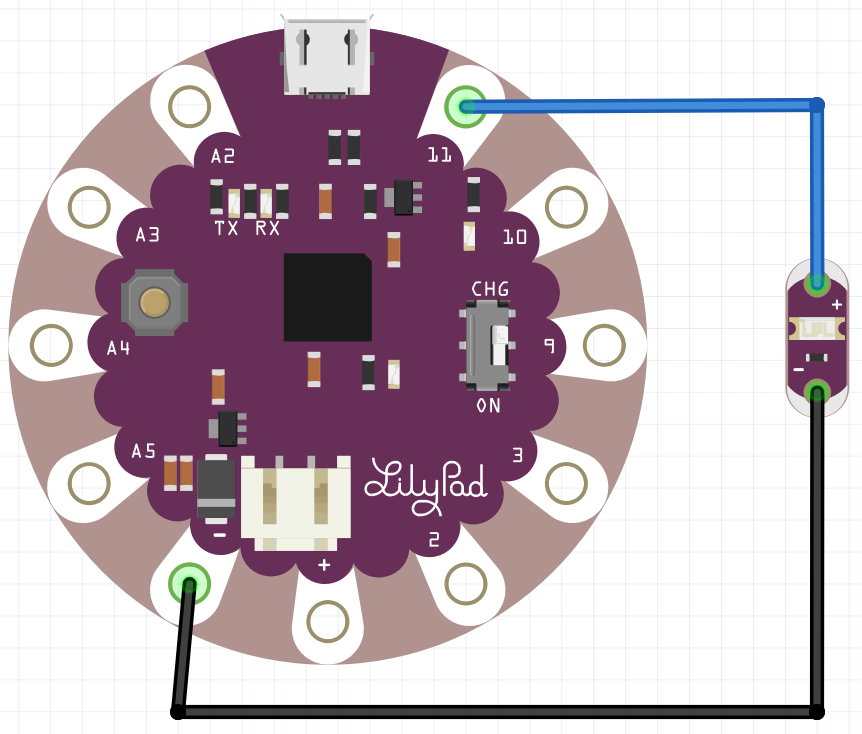

릴리패드 MCU와 연결은 다음과 같이 할 수 있습니다.

[릴리패드의 주변장치 - 부저(Buzzer)]

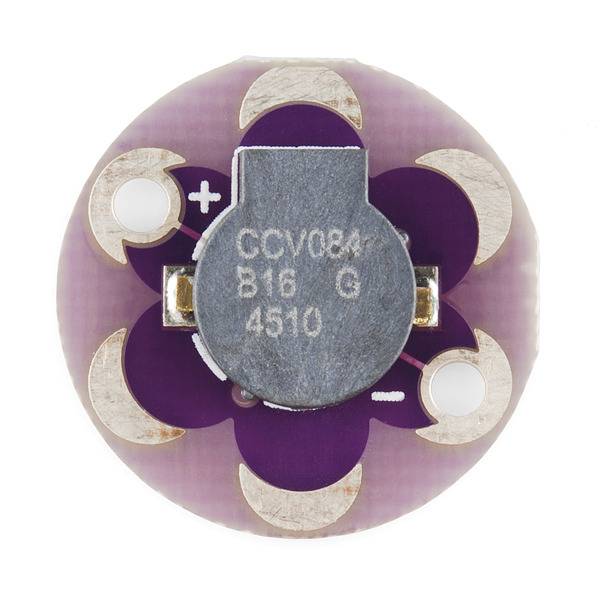

다음으로 소개해드릴 장치는 부저 입니다.

부저는 소리를 내는 장치 입니다.(삐삐삑~)
또한 부저 역시 LED와 마찬가지로 극성(+,-)이 있습니다.

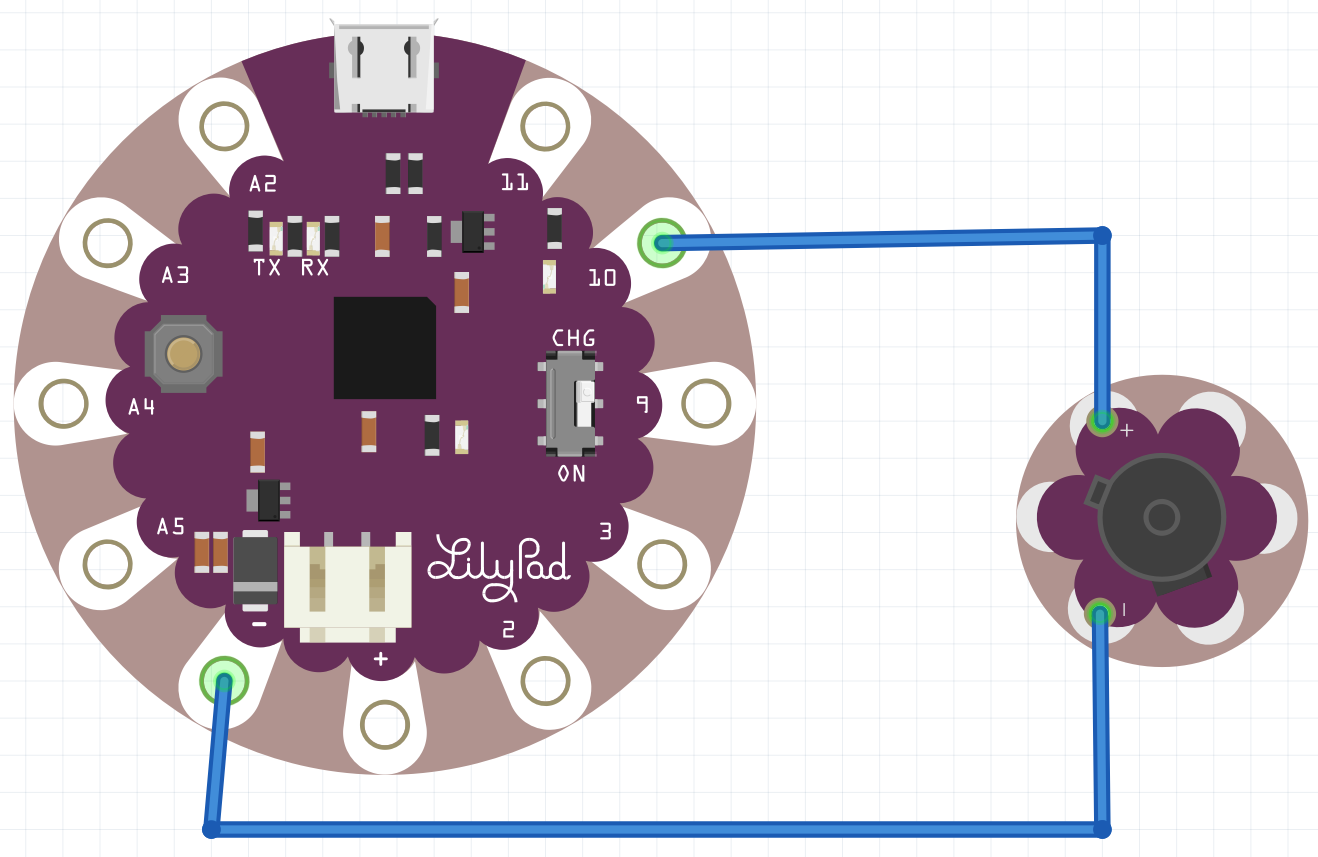

부저 역시 LED와 동일한 방법으로 연결할 수 있습니다.

[릴리패드의 주변장치 - 네오픽셀]

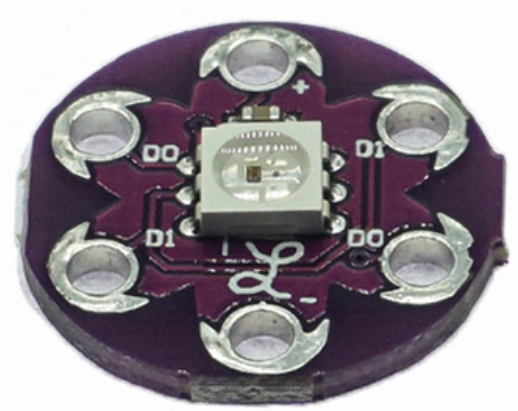

다음으로 소개해드릴 장치는 네오픽셀 입니다.

네오픽셀은 Adafruit에서 개발한 스마트 RGB LED로, 각 LED가 개별적으로 색상과 밝기를 조절할 수 있는
기능을 가지고 있습니다. 이 LED는 데이터 신호를 통해 제어되며,
여러 개를 직렬로 연결하여 사용할 수 있습니다.
릴리패드와 결합하면 패션 및 텍스타일 프로젝트에서 더욱 화려한 효과를 연출할 수 있습니다.

네오픽셀의 특징은 다음과 같습니다.

데이터 전송 : 네오픽셀은 단일 데이터 핀을 통해 제어됩니다. 이 핀을 통해 색상 정보가 전송되며, 각 LED는 수신한 데이터를 바탕으로 독립적으로 색상을 조절합니다.
RGB 색상 혼합 : 네오픽셀은 빨강(R), 초록(G), 파랑(B) LED가 결합되어 각 색상을 혼합하여 다양한 색상을 만들어냅니다. 사용자는 각 색상의 밝기를 조절하여 원하는 색상을 생성할 수 있습니다.
직렬 연결 : 여러 개의 네오픽셀을 직렬로 연결할 수 있어, 하나의 데이터 핀으로 여러 개의 LED를 제어할 수 있습니다. 이로 인해 복잡한 회로를 간단하게 구성할 수 있습니다.

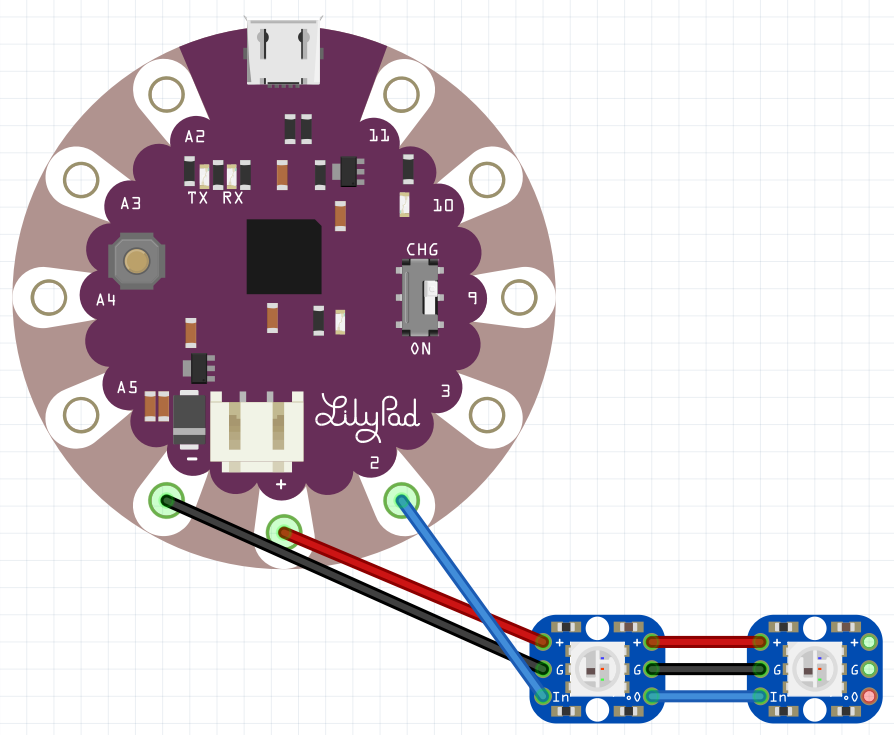

네오픽셀 연결 방법은 다음과 같습니다.

여기서 네오픽셀은 다중의 갯수를 직렬로 연결 가능합니다.(확장성)

[릴리패드의 주변장치 - 조도센서]

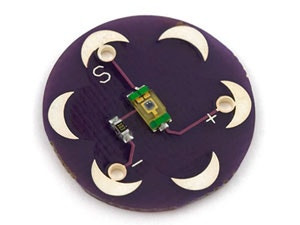

다음으로 소개해드릴 장치는 조도센서 입니다.

조도센서는 빛의 세기를 감지하여 전기 신호로 변환하는 센서 입니다.
일반적으로 LDR(빛 의존 저항) 또는 포토트랜지스터와 같은 부품을 사용하여
빛의 양에 따라 저항이 변하는 원리를 이용합니다. 릴리패드와 결합하면,
환경의 조도를 감지하여 다양한 반응을 구현할 수 있습니다.

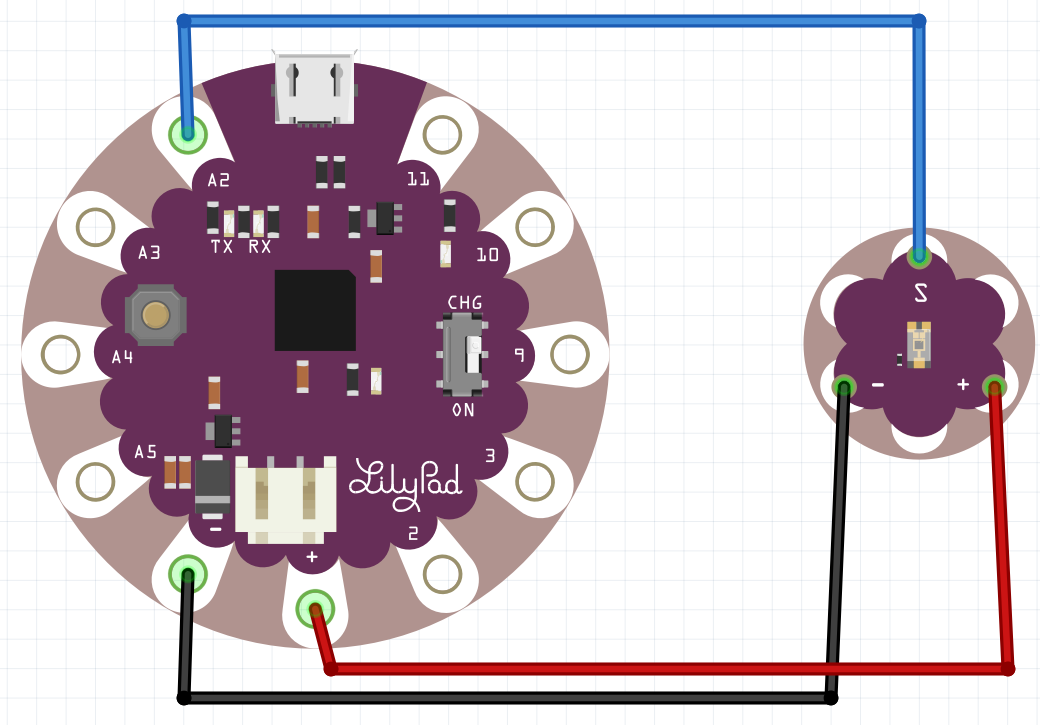

조도센서의 연결 방법은 다음과 같습니다.

[릴리패드의 주변장치 - 온도센서]

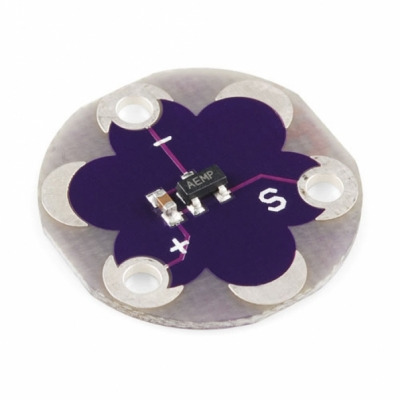

다음으로 소개해드릴 장치는 온도센서 입니다.

온도센서는 주위의 온도를 감지하여 전기 신호로 변환하는 장치입니다.
일반적으로 LM35와 같은 아날로그 온도센서가 많이 사용되며,
이 센서는 온도에 따라 출력 전압이 변하는 원리를 이용합니다.
릴리패드와 결합하면, 환경의 온도를 감지하여 다양한 반응을 구현할 수 있습니다.
참고로 릴리패드 온도센서는 MCP9700으로 생산되었습니다.

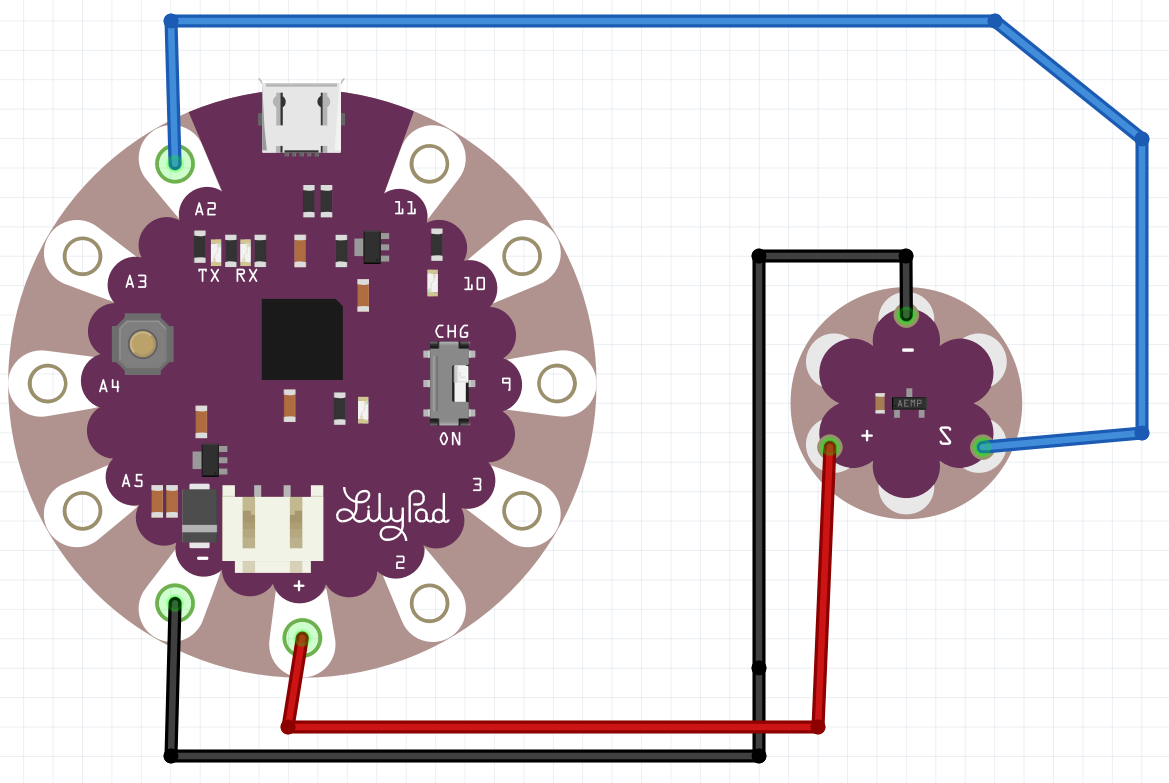

온도센서의 연결방법은 다음과 같습니다.
